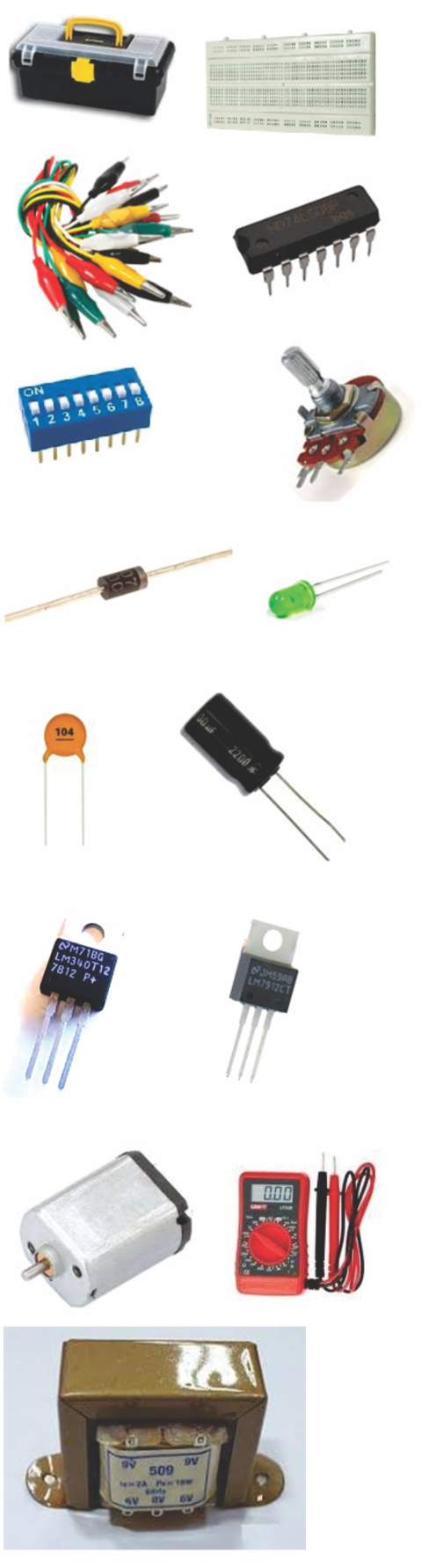

Contiene:
Un transformador referencia 509, con salidas de voltajes alternos de 9V, -9V, 0V, 6V y -6V.
Una placa universal para montaje de circuitos prototipo (protoboard).
Un mini-multímetro digital para medidas de voltaje, corriente, continuidad, resistencia eléctrica, entre otras.
Seis paquetes de 10 resistencias cada uno, con los siguientes valores: 100 W, 510 W, 1 kW, 5.1 kW, 10 kW y 20 kW. Las resistencias pueden disipar una potencia de 0.5 W.
Seis diodos emisores de luz (LED) de color rojo y 6 diodos emisores de luz de color verde.
Motor de corriente directa con voltaje de operación de 5 V.
Bombillo de 12 V con plafón.
Dos cables caimán-caimán rojo y 2 cables caimán-caimán negro.
Dos transistores de unión bipolar BJT tipo p, referencia PN2222.
Cuatro pulsadores de cuatro terminales.
Un integrado 74LS08, el cual contiene en su interior 4 compuertas lógicas AND.
Un integrado 74LS32, el cual contiene en su interior 4 compuertas lógicas OR.
Un integrado 74LS04, el cual contiene en su interior 6 compuertas lógicas NOT.
Un integrado LM324, el cual contiene en su interior 2 amplificadores operacionales LM324.
Un switch múltiple de 8 posiciones (DIP SWITCH).
Un potenciómetro de 10 kW.
Un puente rectificador de 1.5 A.
Seis diodos rectificadores 1N4007.
Seis diodos Zener de 5.1 V.
Seis condensadores cerámicos de 0.1 µF (50 V).
Dos condensadores electrolíticos de 2200 µF (25 V).
Un regulador de voltaje de +5 V: 7805
Un regulador de voltaje de -5 V: 7905
Un regulador de voltaje de +12 V: 7812
Un regulador de voltaje de -12 V: 7912
Caja plástica para empacar los componentes.
Guía de laboratorio para el montaje de prácticas de circuitos analógicos y digitales.
|
